Laboratório Multiusuário em Smart Grids
Qualidade:
O Laboratório integra o Espaço+Inovação e dispõe de infraestrutura avançada voltada ao desenvolvimento de pesquisas aplicadas, validação tecnológica e formação de recursos humanos qualificados na área de redes elétricas inteligentes.
A estrutura possibilita análises em tempo real, integração entre sistemas físicos e virtuais e estudos relacionados à eficiência energética, automação, geração distribuída e monitoramento de sistemas elétricos.
Organização e Funcionamento
Equipamentos:
O laboratório é composto por diferentes ambientes especializados, que atuam de forma integrada e complementar. Desses ambientes, destacam-se:
- Laboratório de Qualidade de Energia
- Laboratório de Computação Pervasiva
- Laboratório de Potência e Acionamentos Controlados
- Laboratório de Simulação
- Laboratório de Sensores Inteligentes
Esses espaços contam com infraestrutura e equipamentos voltados à análise, monitoramento, controle e simulação de sistemas elétricos, permitindo o desenvolvimento e a validação de soluções em diferentes níveis de aplicação, incluindo:
Composto por uma fonte de tensão AC programável IT7625 e uma carga eletrônica AC/DC IT8615, integrados em rack móvel com ventilação forçada e estrutura reforçada, a ITECH IT7625 é uma fonte de alta performance, com capacidade para gerar formas de onda personalizadas e simular harmônicos, sendo ideal para testes em equipamentos que operam com redes elétricas complexas ou sujeitas a distorções. Possui interface intuitiva e suporta operação com frequência variável entre 45 Hz e 450 Hz. Esses equipamentos são fundamentais para ensaios elétricos, testes de compatibilidade e desempenho de dispositivos eletroeletrônicos.
Equipamento de alta precisão com três canais de saída independentes, ideal para aplicações em testes e validações de dispositivos eletrônicos, circuitos e sistemas embarcados. É essencial em ambientes de desenvolvimento, caracterização de protótipos e diagnóstico de placas eletrônicas, oferecendo confiabilidade e repetibilidade nos testes laboratoriais.

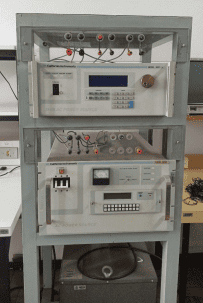

Equipamentos de alta precisão destinados a aplicações em ambientes laboratoriais, desenvolvimento de produtos e testes de conformidade. Permitem a simulação de distúrbios da rede elétrica, como variações de frequência, afundamentos e surtos de tensão. Os equipamentos contam ainda com sistemas de proteção integrados contra sobrecarga, sobrecorrente e superaquecimento, garantindo segurança e confiabilidade durante os ensaios.
Equipamento de alta precisão desenvolvido para aplicações em testes eletrônicos avançados, caracterização de dispositivos e desenvolvimento de sistemas. Capaz de gerar pulsos com frequências de até 330 MHz e formas de onda arbitrárias com tempos de subida e descida extremamente rápidos, o equipamento é ideal para aplicações que exigem rigor na análise da integridade do sinal.

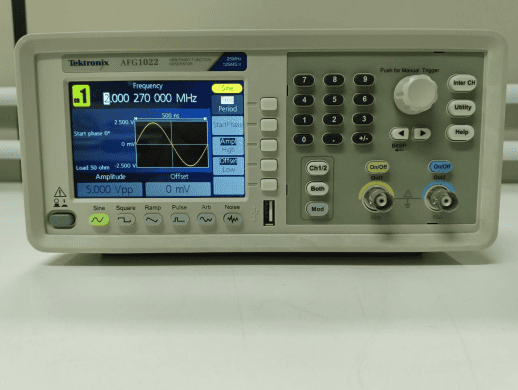

Equipamento versátil utilizado para a geração de sinais senoidais, quadrados, triangulares e formas de onda arbitrárias com frequência de até 25 MHz. Este gerador é amplamente aplicado em testes de circuitos, prototipagem eletrônica e desenvolvimento de sistemas de comunicação.

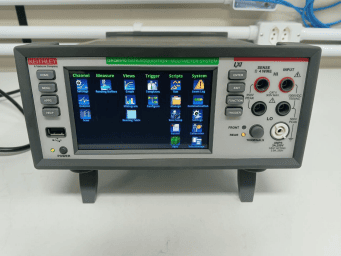

Sistema avançado de aquisição de dados projetado para medições automatizadas e de longa duração em ambientes laboratoriais e industriais. Este equipamento realiza medições precisas de tensão, corrente, resistência, temperatura (por meio de sensores RTD, termopares ou termistores) e frequência, sendo ideal para aplicações que exigem alta confiabilidade e precisão metrológica.
Equipamento de alta performance com largura de banda de 1 GHz e quatro canais analógicos, ideal para análises detalhadas de sinais em aplicações profissionais de eletrônica, telecomunicações e pesquisa acadêmica. Sua interface intuitiva e tela de alta resolução permitem uma visualização clara das formas de onda e a realização de medições precisas, tornando-o uma ferramenta essencial para o desenvolvimento, caracterização e validação de sistemas eletrônicos complexos.
Equipamento de alto desempenho com largura de banda de 200 MHz e quatro canais analógicos, ideal para a análise de sinais elétricos em tempo real. Com interface intuitiva, tela de alta resolução e operação amigável, o DSO-X 3024A é uma ferramenta essencial em ambientes de desenvolvimento, ensino e validação de sistemas, contribuindo significativamente para a confiabilidade e eficiência nos processos de teste e análise de circuitos.

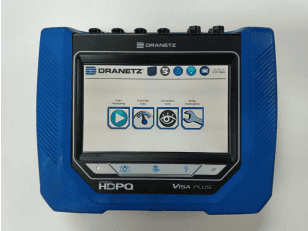

Projetado para monitoramento avançado e diagnóstico de sistemas elétricos com alta precisão, o equipamento está em conformidade com as normas IEEE 1159, IEC 61000-4-30 Classe A e ANSI C12.20, garantindo confiabilidade nos registros e análises. Trata-se de uma ferramenta essencial para auditorias energéticas, identificação de falhas em sistemas elétricos e verificação de conformidade com requisitos normativos, sendo amplamente utilizado em aplicações industriais, comerciais e de pesquisa aplicada.
Instrumento multifuncional projetado para medições em sistemas de radiofrequência (RF) e micro-ondas. Reunindo em um único equipamento as funcionalidades de analisador de espectro, analisador de redes vetorial (VNA) e medidor de potência, o FieldFox N9912A oferece alto desempenho e praticidade em campo ou em bancada. Compacto, robusto e com operação intuitiva, o FieldFox N9912A é uma ferramenta indispensável para ambientes que exigem confiabilidade, portabilidade e precisão nas medições em altas frequências.
Equipamento desenvolvido para aplicações de prototipagem rápida e fabricação de peças técnicas com alto desempenho. Equipada com sistema de extrusão robusto e confiável, a Guider IIs utiliza a tecnologia FDM (Modelagem por Fusão e Deposição), permitindo a produção de modelos com excelente qualidade dimensional e acabamento superficial. Trata-se de uma ferramenta essencial para o desenvolvimento de protótipos funcionais, peças customizadas e experimentações no contexto de pesquisa aplicada e inovação tecnológica.
Sistema avançado de Hardware-in-the-Loop (HIL) desenvolvido para a simulação precisa de sistemas elétricos e eletrônicos complexos. Esta tecnologia permite conectar dispositivos físicos reais como controladores, inversores ou unidades de proteção a um ambiente virtual que simula, em tempo real, as condições operacionais do sistema a ser testado. Trata-se de uma plataforma essencial para pesquisa, desenvolvimento e validação de soluções em sistemas de potência, eletrônica de potência e controle, sendo amplamente utilizada por indústrias, universidades e centros de inovação em energia.
Sistema modular de bancada que simula, em escala reduzida, uma rede elétrica completa, desde a geração até o consumo final. O conjunto é composto por módulos independentes que representam diferentes elementos do sistema elétrico, permitindo a reprodução de condições reais de operação e análise. Integrada a uma plataforma SCADA, a estrutura permite o monitoramento e controle em tempo real de todo o sistema, além da coleta contínua de dados para estudos de eficiência, confiabilidade e resposta dinâmica. Trata-se de uma ferramenta essencial para a formação prática de estudantes, desenvolvimento de pesquisa aplicada e prestação de serviços especializados na área de redes inteligentes.
O equipamento é composto por 36 painéis solares com potência nominal de 550 W cada, totalizando uma capacidade instalada de 19,8 kW. O sistema está dividido em dois arranjos distintos:
- Um conjunto de 9 painéis, totalizando 4,95 kW, está conectado a um inversor grid-tie Solis S6-EH1P5K-L-EU de 5 kW. Este equipamento opera em paralelo com a rede elétrica, incorporando proteção anti-ilhamento conforme exigências normativas, e permite a injeção de excedentes energéticos na rede pública.
- As 27 placas restantes, 14,85 kW são ligadas a um inversor híbrido Canadian Solar CSI-15K-T400GLO1-E de 15 kW, que possui um banco de baterias de 100 Ah.
Essa infraestrutura permite a realização de estudos avançados em sistemas elétricos, eletrônica de potência, automação e integração de energias renováveis.
Possibilidades de uso:
A infraestrutura disponível possibilita:
- Desenvolvimento de pesquisas em Smart Grids e sistemas elétricos inteligentes
- Estudos em geração distribuída e energias renováveis
- Validação de dispositivos de proteção, controle e automação
- Pesquisa em eficiência energética e qualidade da energia elétrica
- Desenvolvimento de soluções aplicadas a cidades inteligentes e Internet das Coisas (IoT)
- Apoio a projetos de PD&I e formação de recursos humanos especializados
O laboratório também favorece a integração entre universidade, setor produtivo e instituições de pesquisa no desenvolvimento de soluções tecnológicas para o setor energético.
Normas:
A utilização da infraestrutura laboratorial está condicionada ao cumprimento das normas internas de segurança elétrica, operação de equipamentos e uso de sistemas de alta complexidade, bem como às diretrizes institucionais vigentes. O acesso deve ser previamente autorizado e realizado com acompanhamento técnico quando necessário, assegurando a integridade dos usuários, dos equipamentos e a confiabilidade das atividades desenvolvidas.
